山重挖掘机的结构构成是什么样的?

发布日期:2017-12-14
作者:山东十田重工有限公司
点击:

山重挖掘机的结构构成

常见的挖掘机结构包括,动力装置,工作装置,回转机构,操纵机构,传动机构,行走机构和辅助设施等。

传动机构通过液压泵将发动机的动力传递给液压马达、液压缸等执行元件,推动工作装置动作,从而完成各种作业。


动力系统的构成及功能

进气系统——网罩→胶管→空滤→胶管→增压器→胶管→中冷器→胶管→发动机 ·排气系统——增压器→膨胀节→消声器→排气管 ·冷却系统——水箱→胶管→节温器→水泵→柴油机→胶管→水箱 ·油门控制系统——步进电机→减速机→蜗轮蜗杆传动→油门拉线→柴油机油门—高怠速、低怠速限位开关 ·燃油系统

进油系:燃油箱→胶管→手油泵→粗滤器→精滤器→柴油机

回油系:柴油机→胶管→燃油箱 (回油量比较大,用它来进行部份冷却)

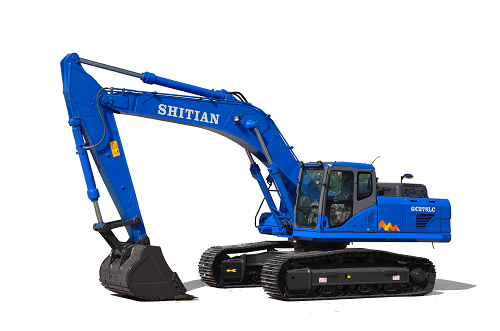

山重挖掘机


工作装置

工作装置是液压挖掘机的主要组成部分,目前SY系列挖掘机配置的是反铲工作装置,它主要用于挖掘停机面以下的土壤,但也可以挖掘最大切削高度以下的土壤,除了可以挖坑、开沟、装载外还可以进行简单平整场地工作。挖掘作业适应于开挖Ⅰ~Ⅳ级土,Ⅴ级以上用液压锤或需爆破手段。

反铲工作装置由动臂、斗杆、铲斗、摇杆、连杆及包含动臂油缸、斗杆油缸、铲斗油缸在内的工作装置液压管路等主要部分组成。


行走装置

行走装置即底盘, 包括履带架和行走系统, 主要由履带架、行走马达+减速机及其管路、驱动轮、导向轮、托链轮、支重轮、履带、张紧缓冲装置组成,其功能为支承挖掘机的重量,并把驱动轮传递的动力转变为牵引力,实现整机的行走。

车架总成(即履带行走架总成)为整体焊接件, 采用X 形结构,其主要优点是具有高的承载能力. 车架总成由左纵梁(即左履带架)、主车架(即中间架)、右纵梁(即右履带架)三部分焊接而成. 车架总成的重量为2吨.

中央回转接头是联接回转平台与底盘油路的液压元件,它保证回转平台旋转任意角度后,行走马达还能正常配油,现用回转接头是5通。


动力传输路线表

1、行走动力传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——中央回转接头——行走马达(液压能转化为机械能)——减速箱——驱动轮——轨链履带——实现行走

2、回转运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——回转马达(液压能转化为机械能)——减速箱——回转支承——实现回转

3、动臂运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——动臂油缸(液压能转化为机械能)——实现动臂运动

4、斗杆运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——斗杆油缸(液压能转化为机械能)——实现斗杆运动

5、铲斗运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——铲斗油缸(液压能转化为机械能)——实现铲斗运动
