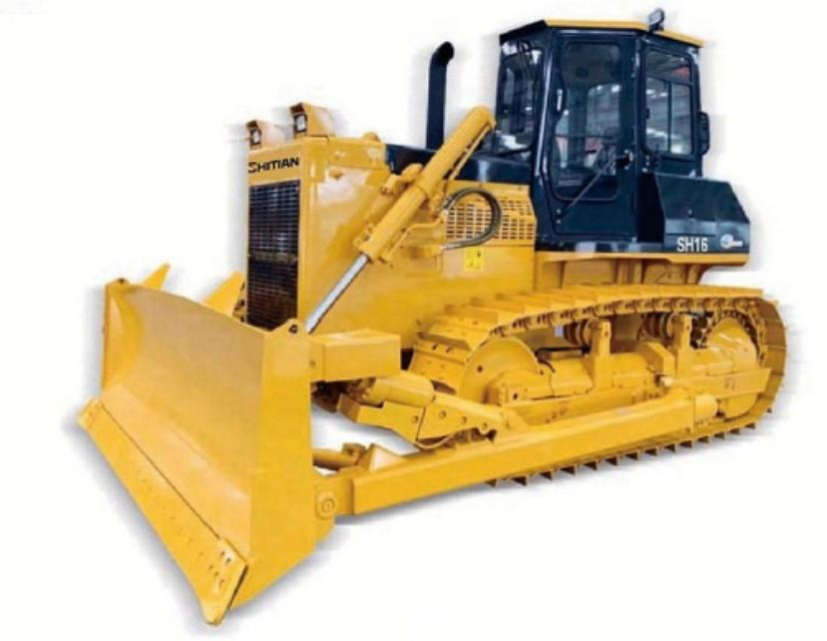

160马力 · 液力传动系列推土机
SD16 液力传动系列推土机，具有科技含量高、设计先进合理，功率强劲、生产效率高等特点，能适应更加恶劣的作业环境，保养维修方便。
适用于公路、铁路、矿山、机场等地面的推运、开挖、回填土石方以及其它散料的作业，是国防工程、矿山建设、城乡道路等建筑施工和水利建设等不可缺少的工程机械。
SD16、SD16C、SD16F、SD16S、SD16R为液力传动的120kW(160 马 力 )推土机 。
SD16 标准型推土机产品特点
● 潍柴WP10G178E355 发动机，动力充足，易于维护，具备燃烧效率高等优点，符合国Ⅲ排放标准。
● 行星动力换档、强制润滑变速箱，液压助力的转向系统使机器操作轻便，具备较高的传输动力和高效的生产效率。
● 闭式系统，使水箱压力保持特定值，可提高冷却水的蒸发温度及散热效率。风扇动力来自于发动机，强制送风更增冷却效果。
● 主流的14MPa工作液压系统，工作稳定，具有过载保护功能，可大幅减少液压元器件的故障率。
● 整车防水型接插件、新型继电器和整体注塑仪表盘的使用可有效免除电气系统故障，仪表箱集空调、电器、仪表为一体，更加 美观高档。
● 全箱型结构的主机架采用钢板焊接全箱型整体式结构，与后桥箱焊接为一体，具备较高的承载冲击载荷和抗弯扭的能力，高质 量焊缝确保主机架具有全寿命周期。
● 八字梁摆动式、平衡梁悬挂结构，连接机架及行走系统，可将作业时的工作载荷和冲击载荷传递到主机架上，有效提高了在复 杂工况作业时的稳定性。
● 标配的直倾推土铲，具有强大的切削力，三齿松土器，可用于粘土、硬化的冻土等土层的疏松，具备高效的工作效率和超强的
穿透力。
型号 | SD16 | SD16M | SD16E | SD16MF |
长×宽×高(mm) (不含松土器) | 4990×3440×3110 | 5140×3388×3032 | 5200*3440*3110 | 5140×3388×3180 |
使用重量(不含松土器)(kg) | 16400 | 17000 | 16400 | 17000 |
发动机型号 | WD10G178E25 WP10G178E355 | WD10G178E25 WP10G178E355 | WP10G178E355 | WD10G178E25 WP10G178E355 |
功率/额定转数量(kw/rpm) | 131/1850 | 131/1850 | 131/1850 | 131/1850 |
接地长度及接地比压(MPa) | 2430 | 2430 | 2635 | 2635 |
0.067 | 0.067 | 0.062 | 0.058 | |
爬坡性能(°) | 30 | 30 | 30 | 30 |
履带板数量(每边) | 37 | 37 | 39 | 39 |
履带板宽度(mm) | 510(560、610) | 510(560、610) | 510(560、610) | 560 |
履带中心距(mm) | 1880 | 1880 | 1880 | 1880 |
链轨节距(mm) | 203.2 | 203.2 | 203.2 | 203.2 |
托轮数个数(每边) | 2 | 2 | 2 | 2 |
支重轮个数(每边) | 6 | 6 | 7 | 7 |
铲刀型式 | 直倾铲 | 直倾铲 | 直倾铲 | 角、直、U |
铲刀长x高(mm) |
3440×1135 |
3388×1149 |
3440*1135 | 角:3970×1040 |
直：3388×1149 | ||||
铲刀容量(m³) | 4.5 | 4.5 | 4.5 | 直4.5角4.3 |
铲刀提升高度(mm) | 1095 | 1095 | 1095 | 1095 |
铲刀深度(mm) | 540 | 540 | 540 | 540 |
松土器型式 | 三齿 | 三齿 | 三齿 | 三齿 |
松土深度(mm) | 570 | 570 | 570 | 572 |
松土器提升高度(mm) | 600 | 600 | 600 | 592 |
前进各档速度(km/h) | F1:0~3.29 | F1:0~2.67 | F1:0 ～ 3.29 | F1:0~2.67 |
F2:0~5.82 | F2:0~3.76 | F2:0 ～ 5.82 | F2:0~3.76 | |
F3:0~9.63 | F3:0~5.41 | F3:0 ～ 9.63 | F3:0~5.41 | |
F4:0~7.62 | F4:0~7.62 | |||
F5:0~11.13 | F5:0~11.13 | |||
后退各档速度(km/h) | R1:0~4.28 | R1:0~3.48 | R1:0 ～ 4.28 | R1:0~3.48 |
R2:0~7.59 | R2:0~4.90 | R2:0 ～ 7.59 | R2:0~4.90 | |
R3:0~12.53 | R3:0~7.05 | R3:0～12.53 | R3:0~7.05 | |
R3:0~9.92 | R3:0~9.92 |
